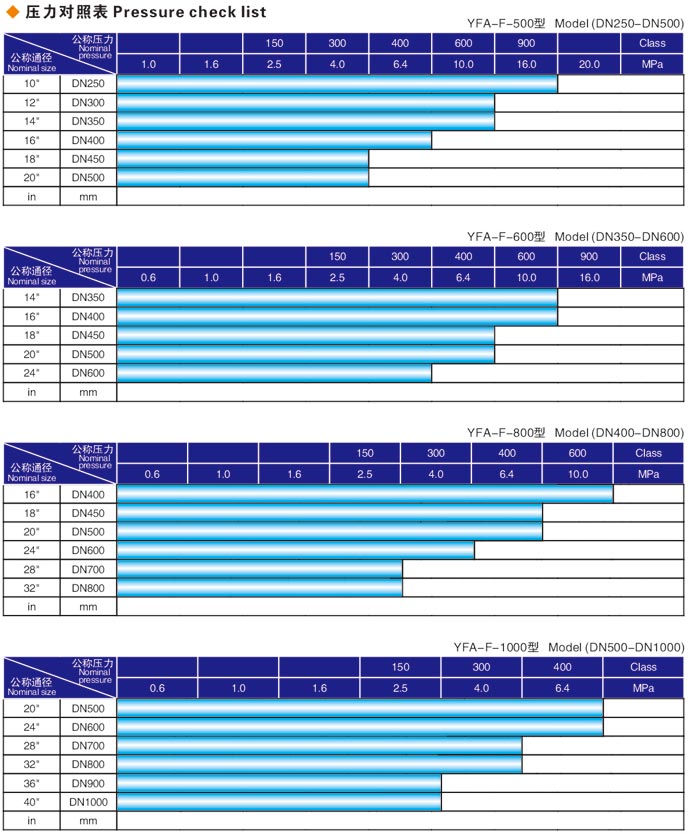

產品參數

大口徑閥門試壓機可以廣泛適用于閥門生產廠家、全焊接球閥用戶熱力公司、城網管道工程公司、天然氣管道工程公司等大口徑焊接式法蘭式閥門的殼體強度和密封性能試驗，試驗壓力介質為水、氣、油均可。大口徑閥門試壓機具有結構緊湊，功能完善，性能穩定，操作方便等特點。

1、大口徑閥門試壓機產品介紹

大口徑閥門試壓機是大油缸頂壓液壓試驗臺是原有閥門測試設備設計生產的經驗新開發的閥門試驗臺，吸取了國內外同類閥門試壓機產品技術精華，解決了大型全焊接球閥壓力試驗難題、原始試壓不規范和測試過程的安全隱患問題。大口徑閥門試壓機液壓系統采用了卸荷保壓功能，在連續開機 50 小時條件下，液壓油溫升低于 35℃，節省了測試過程的 能源消耗并提高了設備使用壽命，是其它同類閥門液壓測試臺產品所無法比擬的。

閥門液壓測試臺的外形結構示意圖：

2、大口徑閥門試壓機適用范圍

大口徑全焊接閥門測試臺可以廣泛適用于閥門生產廠家、全焊接球閥用戶熱力公司、城網管道工程公司、天然氣管道工程公司等大口徑焊接式法蘭式閥門的殼體強度和閥門密封性能試驗，試驗壓力介質為水、氣、油均可。大口徑閥門試壓機試驗的方式完全符合 GB/T13927-92《通用閥門 壓力試驗》和 JB/T9092-1999《閥門的檢測與試驗》以及 API 598 和 API 6D 的標準規范要求。

3、大口徑閥門試壓機液壓系統說明

大口徑閥門試壓機采用了卸荷保壓回路設計。有效地控制了連續開機條件下液壓油的溫升，節省了大口徑閥門試驗過程的能耗并提高了液壓密封元件（進口聚氨酯）的壽命。液壓站與主機在結構上連接在一起（管路刷洗鍍鋅處理），結構緊湊。試驗所需液壓系統的壓力可通過操作控制臺上的遠程調壓閥配合增壓系統來設定。所有試驗中執行機構的動作操縱和加壓介質的控制均可在操作面板上通過按鈕和閥門（特制高壓閥）組來實現。設計參數保證了動作執行的靈敏度和位置性。液壓控制系統的零部件均采用品牌液壓件，油泵電機采用（西門子電機）。

4、大口徑閥門試壓機功能簡述

1、閥門的殼體試壓、強度檢測。

2、閥門水密封試驗。

3、閥門低壓氣密封試驗。(用戶自備氣源)
